Test 3 Mécanique : CAO SolidWorks – Niveau Avancé ​

Modélisation paramétrique experte et conception mécanique complexe sous SolidWorks dans le cadre du Tekbot Robotics Challenge 2025.

🔹 Introduction ​

Ce test a pour objectif d’évaluer notre capacité à concevoir une pièce mécanique complexe en 3D à l’aide de SolidWorks. Il met l’accent sur la modélisation, la gestion des contraintes et des cotes, ainsi que sur l’obtention d’une pièce cohérente tant sur le plan mécanique que fonctionnel.

L’objectif principal est de modéliser une pièce à partir de dimensions variables, en garantissant une masse finale précise grâce à la définition correcte du matériau et de sa densité. Les résultats obtenus doivent refléter une maîtrise approfondie des outils de modélisation ainsi que de bonnes capacités d’analyse.

📏 Paramètres de modélisation ​

  • Système d’unités : MMGS (millimètre, gramme, seconde)
  • Matériau : Alliage d’aluminium 1060
  • Densité : 2700 kg/m³
  • Perçages : tous les trous sont débouchants sauf indication contraire
  • Décimales : 2
  • Rayon de congé : 10 mm (sauf indication contraire)

🛠️ Fonctions SolidWorks utilisées ​

  • Esquisse 2D
  • Bossage/Base par extrusion
  • Enlèvement de matière par extrusion
  • Symétrie
  • Répétition linéaire
  • Fonction de découpe
  • Mesure de masse (Évaluer > Propriétés de masse)
  • Définition du matériau (Appliquer un matériau)

📐 Question A ​

  • A = 193 mm ; B = 88 mm
  • W = 44 mm ; X = 48,25 mm ; Y = 93,5 mm ; Z = 103 mm
  • Masse obtenue : 1400,64 g

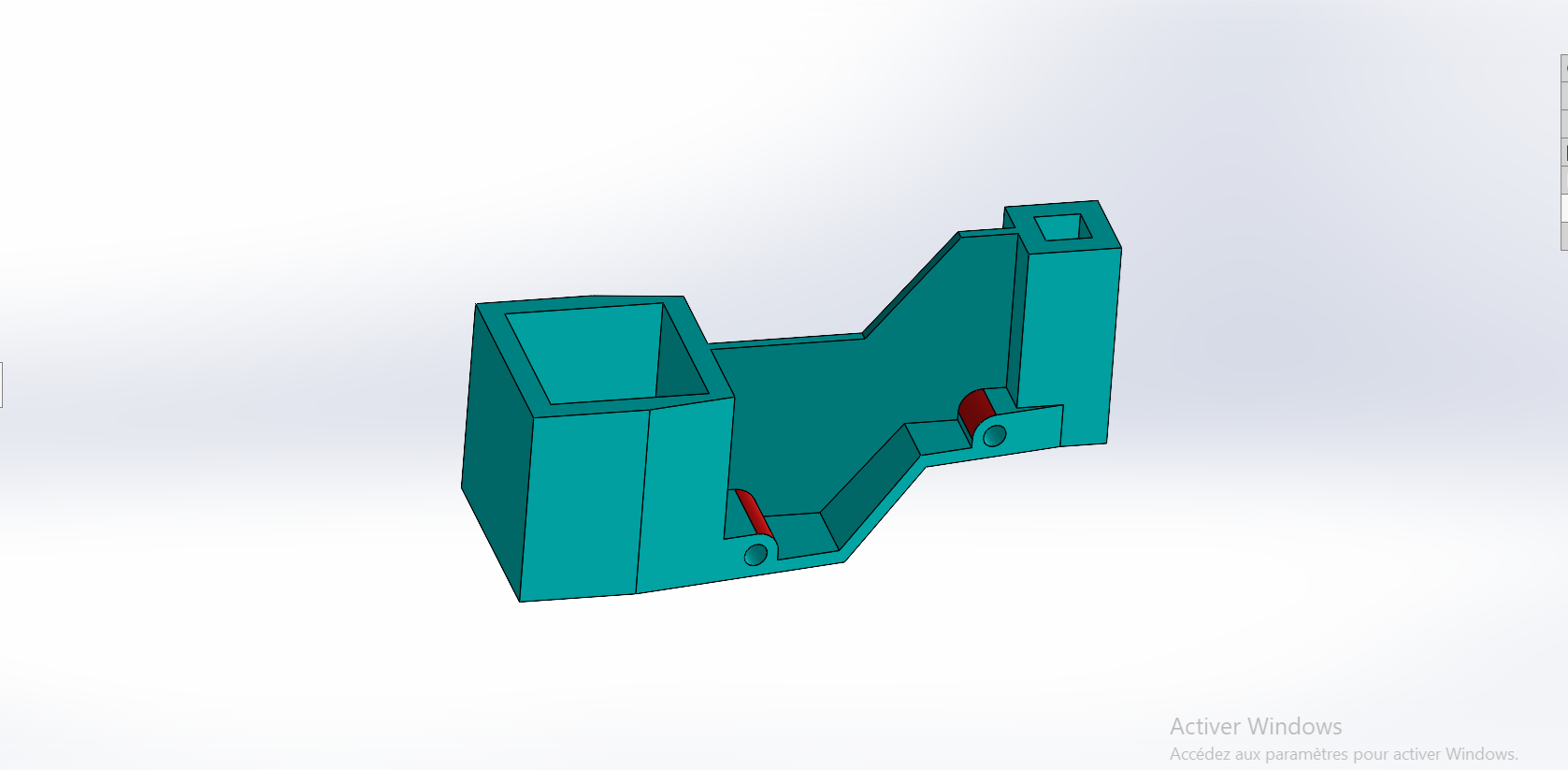

🖼️ Visualisation de la pièce – Question A

Pièce A

📐 Question B ​

  • A = 205 mm ; B = 100 mm
  • W = 50 mm ; X = 51,25 mm ; Y = 105,5 mm ; Z = 115 mm
  • Masse obtenue : 1651,39 g

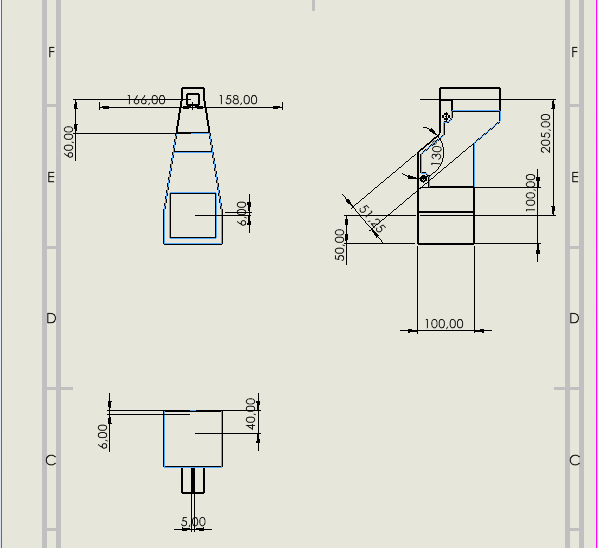

🖼️ Visualisation de la pièce – Question B

Pièce B

📐 Question C ​

  • A = 210 mm ; B = 105 mm
  • W = 52,5 mm ; X = 52,5 mm ; Y = 110,5 mm ; Z = 120 mm
  • Masse obtenue : 1765,22 g

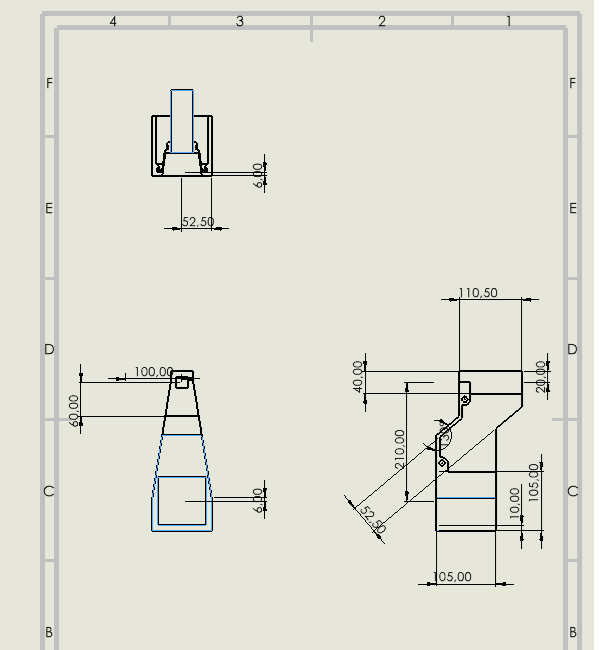

🖼️ Visualisation de la pièce – Question C

Pièce C

📥 Fichiers source SolidWorks 2025 ​

Archive complète – Test 3 ​

Contient l’ensemble des fichiers SOLIDWORKS relatifs au test avancé.

📦 Télécharger les fichiers SOLIDWORKS

✅ Conclusion ​

Ce test avancé nous a permis de consolider nos compétences en conception paramétrique, en résolution de problèmes 3D complexes et en gestion précise des propriétés physiques. Chaque variation de paramètre a mis en évidence l’importance d’une modélisation rigoureuse et d’une organisation claire de l’arbre de création.

Principales réalisations :

  • Maîtrise des fonctionnalités avancées de SolidWorks
  • Modélisation paramétrique précise avec plusieurs variantes
  • Calcul exact de la masse et gestion des propriétés matériaux
  • Gestion de géométries complexes à l’aide des symétries et répétitions
  • Documentation et organisation de niveau professionnel
